■□■ クロスポイント製品情報 ■□■　　　Ｐｒｏｄｕｃｔ Ｉｎｆｏｒｍａｔｉｏｎ　　　　　　　　最終更新日：2010-4-1

商品コード	商品名	製品形態	定価(本体)	発売情報
１０２６８	名鉄６７５０系２次車(未塗装)４両編成セット	未塗装モデル プラ製キット	￥１２，０００	2009年10月24日 発売済み
１０２６９	名鉄６７５０系２次車(カラーモデル)４両編成セット	カラーモデル プラ製キット	￥１３，５００	2009年10月24日 発売済み

名古屋鉄道株式会社商品化許諾申請中

名鉄６７５０系は、１９８６(昭和61)年に旧型車の走行機器を再利用して製造 された瀬戸線用の通勤形電車で、名鉄最後の吊り掛け駆動式(ＡＬ車・間接 自動制御)を採用した車両です。 1990(平成2)年には、１次車を大幅にマイナーチェンジした２次車４両編成 ５本が登場し、１次車を含め合計２４両が製造されました。 この２次車は４両固定編成で､側面は６５００系６次車以降に準じた連続３枚 窓構造とされ、先頭車前面部は１次車同様に貫通路が付き、窓が拡大され て本系列固有の形状となりました。 中間車のモ６７８０形には、工場での検査作業の利便性や、曲線が多い 瀬戸線において各駅のホーム部の視野を確保する目的で車掌室(簡易運転 台)が設けられました。なお、サ６６８０形にも簡易運転台が設置されていま すが、外見は一般的な形態となっています。 　 製品は、大幅にマイナーチェンジされた２次車(6753F〜6757F)をプロトタイプ とした４両編成ボディキット。 ボディ･屋根板を着色済みとしたカラーモデルも設定しています。

　

モ用専用台車「ＦＳ１０７」 　 モ用専用台車「ＦＳ１０７」 ★モ用専用台車「ＦＳ１０７」 ２０１０年３月２６日（金）発売済。 トレーラー台車・動力ユニット同時発売中。 　 度重なる延期により、大変ご迷惑をお掛け いたしましたこと、お詫び申し上げます。 　 　 製品の特長 ■一体成型ボディ組み立てキット　(10268：未塗装／10269：着色済み) ■はめ込み式窓ガラス採用 　 [未塗装モデル･カラーモデル共通仕様] ■大幅にマイナーチェンジされた２次車(6753F〜6757F)がプロトタイプです。 ■ボディーは、尾張瀬戸寄り(モ６７５０形)と栄町寄り(ク６６５０形)で作り分け、両者で異なる側面方向幕および側灯の位置の ■違いを再現いたします。 ■中間車ボディーは、モ６７８０形の車掌室(簡易運転台)とサ６６８０形妻板も専用品を作り分け、２次車の特徴を再現いたします。 ■モ用専用台車「ＦＳ１０７」を新規製作いたします。※ＦＳ１０７は、2010年3月中旬以降発売予定 　 [カラーモデル仕様] ■ボディーと屋根板へは塗装が施されるカラーモデルになります。 ■先頭部飾り帯部分の銀色の箇所のみ、印刷が入ります。

製品の仕様 [未塗装モデル･カラーモデル共通仕様] ■前面・側面窓ガラスパーツ全ての印刷は、製作上の都合により入りません。 ■妻面の簡易運転台部分は窓ガラスが入りますが、貫通扉部へは入りません。 ■床下機器と床板は、グリーンマックス製既存キットおよび完成品用部品を使用いたします。 ■　→床下機器の取り付けの際は、一部において切断加工が必要です。 ■　→床板の座席は、ボディーの窓割りとの位置関係は合致いたしません。また、座席形状も異なります。 ■台車は、モ用は新規製作のＦＳ１０７(2010年3月中旬以降発売予定)を、ク・サ用は近似形状のＦＳ３１５(名鉄5300系用)を ■使用します。 ■※モ用の台車において、発売済みの台車で代用する場合は、ＦＳ１０６(東武5700系用)をご利用ください。 ■動力ユニットは従来型(黒色ダイキャスト製品)のみに対応。 ■ライト点灯などに必要な集電機構は非対応。 ■模型化にあたり、全長、全幅などの縮尺が実車と一部異なりますのでご了承ください。 ■ＴＯＭＩＸ製ＴＮカプラーは、先端に取付台座はございますが、性能上取り付けできません。 ■組立には別途工具が必要となります。 　 [カラーモデル仕様] ■ボディー(ＣＰカラー ��101：スカーレット)と屋根板(ＧＭカラー ��9：ねずみ色１号)へは、塗装が施されます。 ■先頭部の飾り帯は銀色(シャンパンゴールド色)の印刷が入ります。 ■ボディー側面客扉のドアレール部および靴刷り部分の印刷は、製作上の都合により入りません。 ■製作上の都合により、屋上機器とクーラー部品には、屋根と同色の塗装が施されます。 ■※お好みにより、灰色９号(GM：��14)に塗り替えてご利用ください。

付属品 【付属品】 ■ステッカー　S-4047(ＧＭ製)×２枚

別売アイテム ■台車 　　[モ用] No.15010A：ＦＳ１０７(集電非対応･グレー)　【ストアー限定品】※2010年3月中旬以降発売予定 　　※発売済みの台車で代用する場合 No.15004A：ＦＳ１０６(集電非対応･グレー)　【ストアー限定品】 　　[ク･サ用] No.15005A：ＦＳ３１５(集電非対応･グレー)　【ストアー限定品】 ■動力ユニット 　　[モ用] No.15610A：ＦＳ１０７動力ユニット(18m級･グレー)　【ストアー限定品】※2010年3月中旬以降発売予定 　　※発売済みの動力ユニットで代用する場合 No.15604A：ＦＳ１０６動力ユニット(18m級･グレー)　【ストアー限定品】 ■パンタグラフ 　　No.5803 (80-3)：ＰＴ４２　【グリーンマックス製品】

おすすめ別売アイテム ＣＰＣＰ クロスポイントカスタムパーツシリーズ 〔車両ナンバーインレタ〕 ■No.M-10268：名鉄６７５０系２次車車両マーク[メタリック銀]　※新規設定 ■No.M-10183B：名鉄用Ｍロゴマーク車両マーク[白文字]

カラーガイド（緑：クロスポイントカラー、赤：Ｍｒカラー） ※必要に応じて下記カラーをご利用ください。 ■[ボディ(注)] �ｂP０１：スカーレット ■[ヘッドライト・標識灯本体・前面／側面窓枠・客扉ドアレール・靴ずり] �ｂW：銀色 ■[屋根板(注)] �ｂX：ねずみ色１号 ■[前面貫通扉／行先表示枠部／妻面簡易運転台窓Ｈゴム] �ｂX：ねずみ色１号 ■[床下機器] �ｂX：ねずみ色１号 または �ｂP４：灰色９号 ■[前面／側面窓ピラー] �ｂP０：黒色 ■[屋上機器・クーラー・渡り板] �ｂP４：灰色９号 　※カラーモデルの場合、屋上機器・クーラーは、�ｂX：ねずみ色１号にて塗装済みです。 　　塗り替えする場合は上記指定となります。 ■[テールライト] �ｂS７：クリアーレッド ■[表面保護] �ｂS０：クリアーコート(光沢) or �ｂS４：クリアーコート(半光沢) 　 ★(注)は、未塗装モデルのみ。

　

製品詳細画像・詳細説明

名鉄６７５０系２次車 試作品（カラーモデル）

名鉄６７５０系２次車 試作品（未塗装モデル）

名鉄６７５０系２次車 試作品（左：カラー　右：未塗装）

名鉄６７５０系２次車 試作品（左：カラー　右：未塗装）

名鉄６７５０系２次車 試作品（中間車妻面） 左から中間車車掌台付妻面・パンタなし車妻面・パンタ付き車妻面

名鉄６７５０系２次車 試作品（中間車妻面）

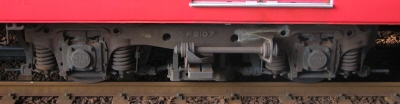

名鉄６７５０系　ＦＳ１０７台車（実物）
